Le magnétisme de l'inox : mythes, réalité et applications

L'acier inoxydable, largement connu pour sa résistance à la corrosion et sa durabilité, possède également des propriétés magnétiques qui sont souvent mal comprises ou mal interprétées. Le magnétisme de l'acier inoxydable varie grandement en fonction de sa composition et de ses traitements, ce qui soulève des considérations importantes pour son application et son usage.

L'acier inoxydable et le magnétisme : Une relation complexe

L’acier inoxydable est un alliage de fer qui, selon sa composition chimique et l’addition de certains éléments , peut présenter différentes propriétés magnétiques. Traditionnellement, “l'inox” se distingue de la “ferraille” car il est perçu comme non magnétique. Cependant, cette perception n'est pas tout à fait exacte. La réalité est que certains types d'acier inoxydable sont aussi magnétiques que les aciers, tandis que d'autres le sont moins ou pas du tout. La clé pour comprendre cette relation réside dans la structure cristalline de l'alliage.

Mythes et malentendus courants

Plusieurs mythes et malentendus entourent le magnétisme de l’acier inoxydable.

Un des plus répandus est l'idée que tout acier inoxydable est non magnétique. Comme nous l'avons vu, cela dépend en réalité de la structure cristalline et de la composition spécifique de l'alliage. Seuls les aciers inoxydables austénitiques sont amagnétiques, et cela dans la plupart des cas. Ils peuvent être plus ou moins magnétiques en fonction de leur état métallurgique ou des process de fabrication.

Un autre mythe courant est que la présence de magnétisme indique une qualité inférieure de l’acier inoxydable , ce qui n'est pas nécessairement vrai. Le magnétisme n'affecte pas la la qualité de l'acier inoxydable, mais il peut être une alerte de sensibilité à la corrosion. C’est simplement une caractéristique physique qui peut influencer l'utilisation de l’acier inoxydable dans certaines applications et donc générer des problèmes de corrosion.

Si ce phénomène existe ou apparaît, il est important de savoir pourquoi et de le prendre en compte pour l’utilisation.

Principes de base du magnétisme de l'inox

La compréhension du magnétisme de l’acier inoxydable nécessite une exploration des principes scientifiques qui régissent la composition et la structure cristalline de cet alliage. Ces facteurs déterminent non seulement les propriétés magnétiques mais influencent également d'autres caractéristiques cruciales de l’acier inoxydable.

Composition et structure cristalline

La structure cristalline et la composition chimique de l'acier inoxydable déterminent son comportement magnétique :

• Composition chimique : L’acier inoxydable est principalement composé de fer, de chrome et, dans certaines nuances, de nickel, de manganèse, de molybdène et d'autres éléments. La présence et la proportion des éléments dits “alphagènes” affectent la structure cristalline de l'alliage et, par conséquent, ses propriétés magnétiques dans la mesure où ils contribuent à favoriser la structure ferritique.

• Structure cristalline : L'acier inoxydable peut avoir plusieurs structures cristallines. L'acier inoxydable austénitique a une structure cubique à face centrée qui est non magnétique. La structure cubique centrée des aciers ferritiques et martensitiques est magnétique. Les changements de structure peuvent s’opérer et apporter du magnétisme en fonction de la maille formée.

• Traitements mécaniques : la maille austénitique non magnétique peut lors de déformation par écrouissage donner naissance à une phase appelée “martensite d’écrouissage”. C’est la modification du système cristallin qui génère du magnétisme

Les différents types d'acier inoxydable et leur réponse magnétique

Les caractéristiques magnétiques varient considérablement entre les différentes familles d'aciers inoxydables :

• Austénitiques : En général, les aciers inoxydables austénitiques (comme 304 et 316) sont non magnétiques. Cependant, ils peuvent présenter une faible réponse magnétique due à :

  • L’élaboration qui dans certaines conditions, conduit à la formation de ferrite delta,

  • Une transformation mécanique en martensite d'écrouissage : Lorsque l'acier inoxydable austénitique est déformé à froid, il peut partiellement se transformer en martensite d’écrouissage une phase magnétique.

  • Des traitements thermiques ou opérations de soudage forment de la ferrite qui amène un léger magnétisme.

Microstructure austénitique hypertrempée

Microstructure austénitique écrouie

Microstructure de martensite d’écrouissage

• Ferritiques et martensitiques : Ces aciers sont naturellement magnétiques en raison de leur structure cristalline cubique centrée. Leur magnétisme est stable et ne change pas avec le traitement thermique ou mécanique.

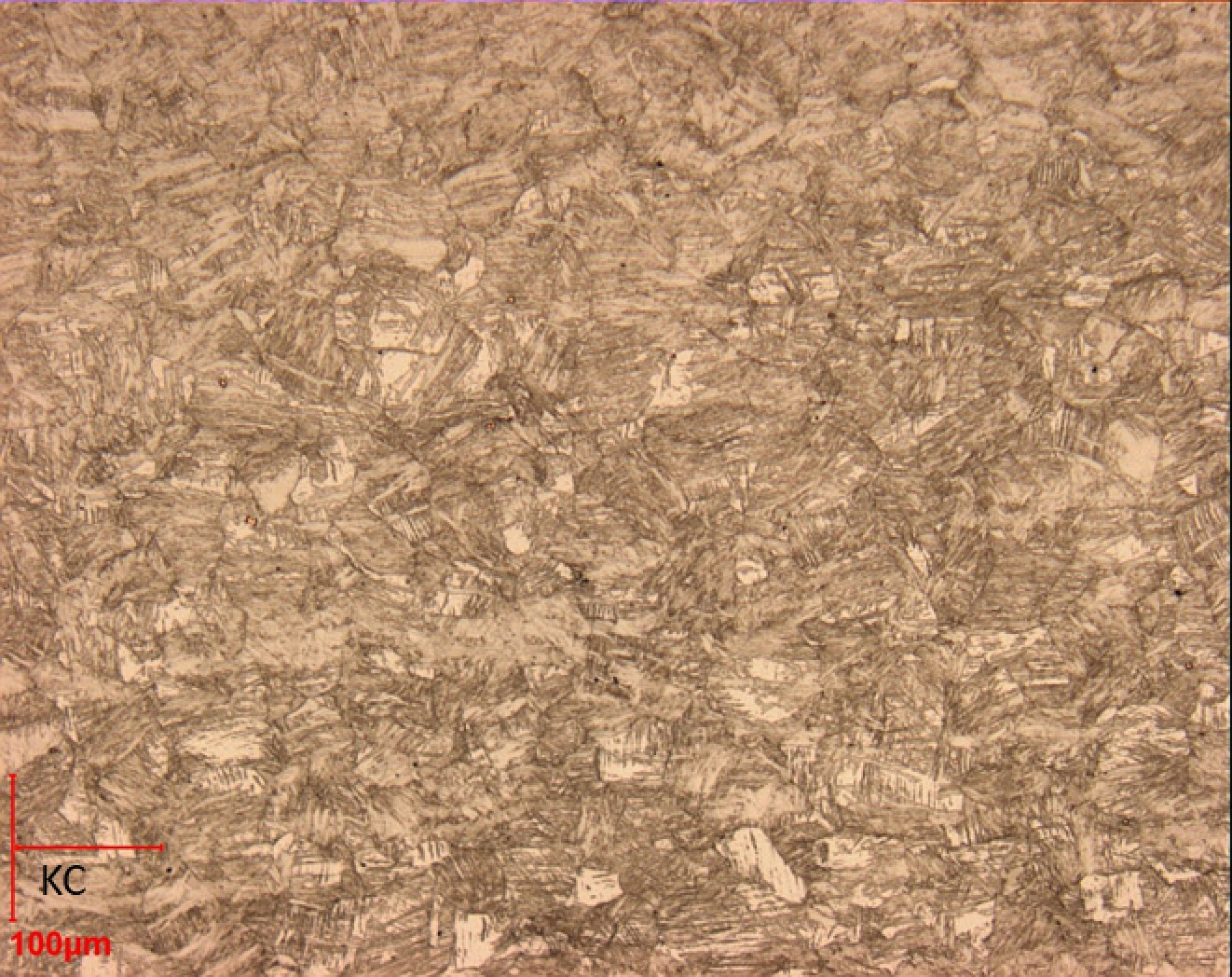

Microstructure martensitique

• Duplex : Les aciers duplex combinent les structures austénitique et ferritique à 50%, il en résulte un magnétisme variable selon la proportion de chaque phase et le traitement spécifique.

Choisir la bonne nuance d'acier inoxydable, en tenant compte de son profil magnétique, est donc crucial pour optimiser performance et sécurité, en particulier dans les secteurs où le magnétisme influence directement l'application pratique.

Implications du Magnétisme

Le magnétisme de l'acier inoxydable n'est pas simplement une caractéristique matérielle ; il a des implications pratiques significatives dans diverses applications industrielles. Comprendre comment et où le magnétisme de l'acier inoxydable joue un rôle clé peut guider les décisions concernant la sélection et l'utilisation de ce matériau polyvalent.

Impact sur la sélection des matériaux

Le choix du type d'inox doit être fait avec soin, en considérant ses propriétés magnétiques :

• Inconvénients du magnétisme des aciers inoxydables : Pour certaines applications, le magnétisme peut être problématique, influençant la décision vers des aciers austénitiques non magnétiques. Par exemple, dans des environnements où la propreté et la non-adhérence des particules métalliques sont essentielles, éviter les aciers magnétiques peut être crucial. De plus, sur les aciers austénitiques, le fait d’avoir des zones magnétiques peut entraîner des problèmes de pollution ferreuse en surface et donc altérer la résistance à la corrosion par piqûres.

• Particularité de la fragilisation par écrouissage : L'écrouissage des aciers austénitiques peut induire une transformation de phase, la martensite d’écrouissage,rendant l'acier légèrement magnétique et plus fragile. Comprendre cette transformation est important dans la sélection du matériau pour des applications qui requièrent à la fois résistance à la corrosion, propriétés mécaniques stables et intégrité structurale : il est possible d’avoir des ruptures différées liées à la martensite d’écrouissage en présence ou pas de contraintes supplémentaires.

Que ce soit pour des raisons de performance, de sécurité ou de conformité réglementaire, une compréhension approfondie de l'impact du magnétisme sur l'acier inoxydable est indispensable. Elle permet de choisir judicieusement la nuance d'acier inoxydable adaptée à chaque contexte d'utilisation, en maximisant ainsi l'efficacité et la sécurité des applications industrielles.

Traitements et modifications de propriétés

L'ajustement des propriétés magnétiques de l'acier inoxydable peut être effectué grâce à divers traitements et modifications. Ces méthodes permettent de “personnaliser” le matériau pour des applications spécifiques, en améliorant ses performances et fonctionnalités.

Traitements thermiques et effets sur le magnétisme

Les traitements thermiques peuvent modifier de manière significative le comportement magnétique de l'inox :

• Effets de l’hypertrempe : L’hypertrempe peut diminuer ou éliminer le magnétisme induit par l'écrouissage dans les aciers austénitiques, en rétablissant la structure cristalline cubique à face centrée.

• Effets du traitement appelé “Anti ferrite” : certains aciers inoxydables austénitiques contiennent une petite part de ferrite issue de l’élaboration. Ce traitement vise à éliminer cette phase ferritique pour les rendre 100% amagnétique. Avec des températures supérieures à celles de l’hypertrempe, les contraintes de déformation limitent leur utilisation.

• Stabilisation de la ferrite : Des traitements spécifiques peuvent être appliqués pour équilibrer la phase ferritique/austénitique dans les aciers duplex, modifiant ainsi leur réponse magnétique.

• Formation de martensite d’écrouissage : Certains traitements mécaniques peuvent former plus ou moins de martensite d’écrouissage dans les aciers austénitiques, ce qui augmente leur magnétisme. Leur aimantation dépend de la quantité de martensite ainsi formée. Si le magnétisme révèle la zone déformée, la présence de martensite d’écrouissage est synonyme de diminution de résistance à la corrosion et de risque de rupture, la martensite d’écrouissage étant une structure fragile.

Les traitements thermiques sont donc de précieux outils pour modifier les caractéristiques magnétiques dans les aciers austénitiques, et permettre une adaptation du magnétisme selon les exigences spécifiques de chaque application.

Modification des propriétés magnétiques par alliage

L'ajout ou la modification des éléments d'alliage peut influencer les propriétés magnétiques de l'acier inoxydable :

• Ajout d'éléments d'alliage : Introduire des éléments comme le nickel, le manganèse peut influencer le magnétisme. Augmenter leur teneur dans les austénitiques va par exemple limiter la martensite d’écrouissage et donc réduire leur magnétisme.

• Ajustement des ratios d'éléments : Modifier la proportion des éléments constitutifs, ratio des éléments alphagènes et gammagènes peut affiner la structure cristalline et par conséquent, les propriétés magnétiques.

Mesure et caractérisation du magnétisme

La mesure et la caractérisation du magnétisme de l'acier inoxydable sont essentielles pour comprendre ses propriétés et assurer son utilisation adéquate dans diverses applications. Le magnétisme peut être un “lanceur d’alerte” sur un comportement spécifique d’une nuance austénitique en fonction de la coulée par la réponse à l’écrouissage.

Selon certains métallurgistes Pickering, Angels ou d’autres, la martensite d’écrouissage des aciers inoxydables austénitiques se forme en fonction de la température et de la composition chimique. Leur recherche les ont conduits à déterminer des formules empiriques qui définissent la température Md30. Cette température définit la température à partir de la laquelle on obtient 50% de martensite d’écrouissage pour 30% d’allongement.

Basée sur les teneurs de chaque élément d’addition, elle permet de comparer le comportement à la déformation de 2 coulées. Bien sûr, ce Md30 est compris entre le Ms (Martensite starting) et le Mf (Martensite finishing).

Ensuite, la détection de cette martensite d’écrouissage peut se faire par la technique de diffraction X ou encore par observation et analyse en EBSD des phases en présence.

Il est possible également de mesurer la perméabilité magnétique et d’ interpréter ces données de manière informative.

Techniques de mesure de la perméabilité magnétique

La perméabilité magnétique de l'acier inoxydable indique comment le matériau réagit dans un champ magnétique. Pour la mesurer, plusieurs méthodes sont utilisées :

• Mesure de la perméabilité relative : Comparaison de la perméabilité magnétique de l'inox à celle du vide, souvent utilisée pour déterminer si l'acier est austénitique et ferritique/martensitique.

• Test gaussmètre : Utilisation d'un gaussmètre pour mesurer le champ magnétique à la surface de l'inox.

• Mesure par hystérésigraphe : Mesure des boucles d'hystérésis pour caractériser la réponse magnétique de l'inox, y compris sa perméabilité maximale et son aimantation rémanente.

Ces méthodes aident à quantifier le magnétisme de l'acier inoxydable et à identifier les nuances adaptées à des applications spécifiques, qu'elles requièrent des matériaux magnétiques ou non.

La mesure et la caractérisation précises du magnétisme de l'acier inoxydable sont des étapes incontournables pour exploiter ce matériau. En comprenant et en appliquant les bonnes techniques, les professionnels peuvent alors en assurer une utilisation adéquate et performante.

Défis et solutions pratiques

Comprendre et gérer le magnétisme de l'acier inoxydable est essentiel dans le contexte industriel, où des performances précises et fiables sont requises. Cette section examine les défis courants associés au magnétisme de l'acier inoxydable et propose des stratégies pratiques pour les surmonter, ainsi que des exemples concrets de résolution de problèmes.

Gérer les effets du magnétisme dans la pratique

Le magnétisme de l'acier inoxydable peut présenter des défis dans des applications spécifiques, mais avec les bonnes approches, ces défis peuvent être gérés efficacement :

• Choix approprié de la nuance : Sélectionner la nuance d'acier inoxydable et définir la bonne adaptation chimique avec les propriétés magnétiques requises est une première étape cruciale.

• Utilisation de boucliers magnétiques : Dans certains cas, l'utilisation de boucliers ou de barrières magnétiques peut aider à minimiser l'impact du magnétisme.

• Prévoir les effets sur les composants sensibles : Comprendre comment le magnétisme de l'acier inoxydable peut affecter les composants électroniques ou mécaniques sensibles et planifier en conséquence.

• Adaptation des procédés de fabrication : Ajuster les procédés de fabrication, comme le soudage ou la mise en forme, pour minimiser les changements indésirables des propriétés magnétiques. Par exemple, pour fabriquer des fils en acier inoxydable austénitique, on peut utiliser le tréfilage à chaud liant la déformation plastique du métal au traitement thermique.

Cas pratiques et résolution de problèmes

Voici quelques exemples illustrant comment les défis liés au magnétisme de l'acier inoxydable ont été résolus dans des projets industriels :

• Projet en ingénierie médicale : L'utilisation d'acier inoxydable non magnétique est cruciale dans la fabrication d'appareils médicaux pour l'imagerie par résonance magnétique (IRM). En sélectionnant des nuances austénitiques spécifiques et en contrôlant le processus de fabrication, les ingénieurs ont assuré la non-interférence magnétique.

• Construction navale : Pour des navires ayant des exigences strictes en termes de signature magnétique, les ingénieurs ont utilisé des nuances d'acier inoxydable spécifiques et des techniques de construction pour minimiser l'impact magnétique, assurant ainsi la sécurité et la performance navigables.

• Industrie alimentaire : Les aciers inoxydables ferritiques sont magnétiques, contrairement à la plupart des aciers austénitiques. Cette caractéristique

magnétique les rend détectables par les équipements de détection de métaux souvent utilisés dans l'industrie alimentaire. La détection de fragments métalliques dans les aliments est cruciale pour la sécurité alimentaire.

En adoptant une planification stratégique, en choisissant méticuleusement les matériaux et en adaptant les procédés de fabrication, on peut relever efficacement les défis liés au magnétisme de l'acier inoxydable et garantir la réussite de l’ensemble des projets industriels.

Perspectives et évolutions futures

L'industrie continue de progresser dans la compréhension et l'utilisation du magnétisme de l'acier inoxydable, avec des recherches et innovations qui ouvrent de nouveaux horizons. Cet aperçu se concentre sur les développements actuels et les attentes pour l'avenir du magnétisme de l'acier inoxydable.

Recherche en cours et innovations

Les travaux actuels dans le domaine du magnétisme de l'acier inoxydable sont axés sur plusieurs axes prometteurs :

• Développement d'alliages à faible magnétisme : pour répondre à des besoins spécifiques où le non magnétisme est essentiel.

• Maîtrise du magnétisme : par des traitements thermiques ou mécaniques.

• Exploration de nouvelles applications : l'utilisation de l'acier inoxydable magnétique ou amagnétique dans des domaines de pointe comme les capteurs et le biomédical.

Tendances futures et nouveaux matériaux

L'avenir du magnétisme de l'acier inoxydable est marqué par des tendances et innovations passionnantes :

• Applications environnementales : l'utilisation de l'acier inoxydable magnétique dans les technologies vertes.

• Avancées nanotechnologiques : pour une personnalisation précise des propriétés magnétiques à l'échelle atomique.

• Matériaux composites : l'intégration de l'acier inoxydable avec d'autres matériaux pour créer des composites aux propriétés uniques.

En adoptant ces avancées, l'industrie se dirige vers une ère où l'acier inoxydable deviendra encore plus prépondérant, grâce à l'émergence de matériaux innovants et d'applications révolutionnaires. Ces perspectives mettent en lumière le rôle crucial de l'acier inoxydable dans les technologies futures, illustrant la nature dynamique et évolutive de son potentiel au service des divers marchés.

Conclusion et ressources complémentaires

Cette exploration du magnétisme de l'acier inoxydable a révélé la complexité et l'importance de ce phénomène dans une variété d'applications industrielles. Il est maintenant temps de consolider cette connaissance et d'envisager des moyens pour continuer à apprendre et à innover.

Synthèse des connaissances sur le magnétisme de l'inox

Nous avons découvert comment la structure cristalline, la composition chimique et les traitements de l'acier inoxydable influencent son comportement magnétique. Les nuances d'acier inoxydable présentent des propriétés magnétiques diverses, essentielles à comprendre pour une application adéquate. De l'importance des traitements thermiques à la sélection des nuances pour des applications spécifiques, chaque aspect du magnétisme de l'acier inoxydable a des implications pratiques significatives.
