Corrosion sous contraintes dans les colonnes de distillateur

Contexte

Colonne de distillateur qui véhicule de l’eau osmosée (0,2 ppm de chlorures) à 180°C sous 7 bar.
Échangeur aileté en acier inoxydable de type 316L d’un système d’adoucisseur d’eau industrielle dégradé après 6 mois. (10 ans de fonctionnement pour ancienne colonne)

Analyse

• Fissurations multiples au voisinage des ailettes et sur les ailettes, plus particulièrement dans les zones de soudage entre colonne et ailettes.

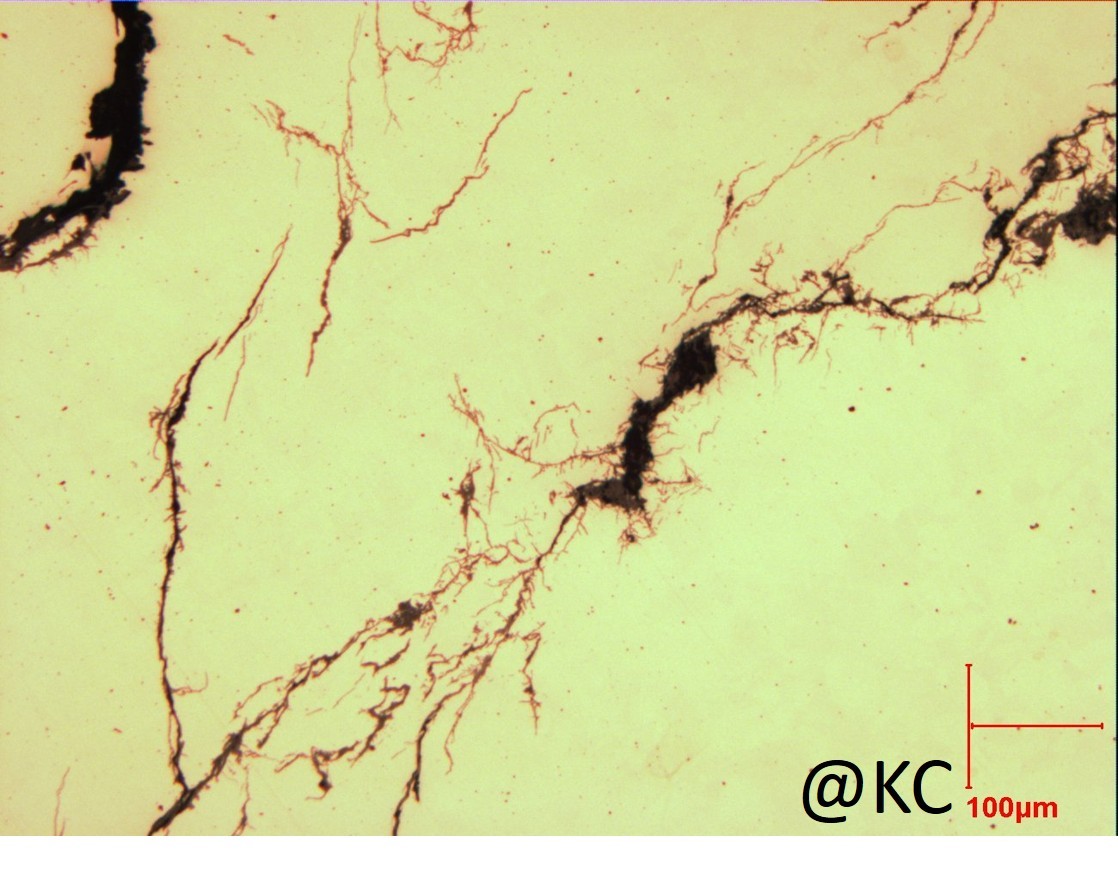

• Fissurations très nombreuses, fines, ramifiées et transgranulaires caractéristiques.

• Détection de la présence importante de chlorures sur le faciès de fissurations.

Causes

• Développement de fissures de corrosion sous action des contraintes de bridage du cordon de soudure avec un milieu agressif.

• Identification de l’origine des chlorures : apport important de sels au moment du rechargement des membranes d’osmose.

Recommandations

• Dérivation des eaux de rinçage du système de rechargement
