Corrosion par piqûre et corrosion sous contrainte

Contexte

Pièce : Tube roulé soudé en X2CrNi18-10 dans gaine ondulée
Conditions de service : injection d’air quotidienn

e à 120°C sous pression dans bassin de décantation de station d’eau

Analyse

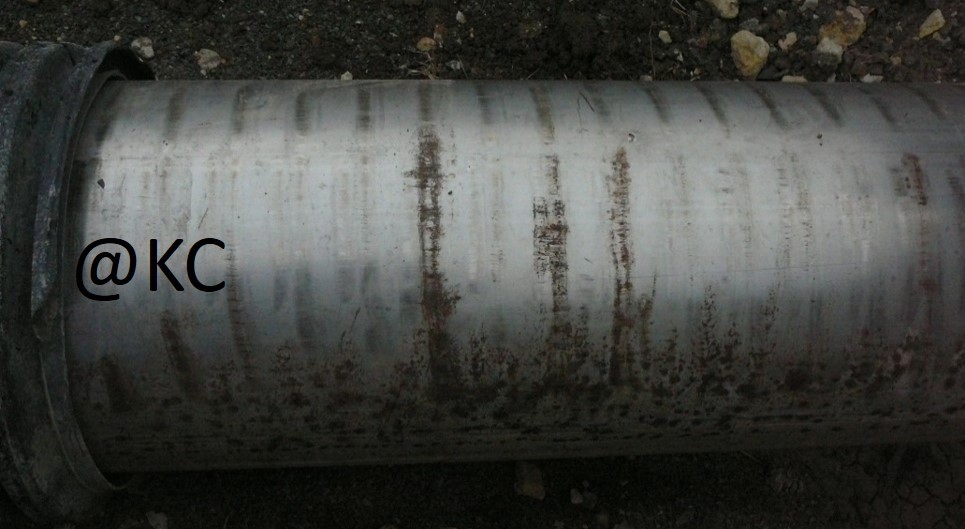

Morphologie : Marques sombres et circulaires correspondant aux points de contact avec le manchon. Présences de piqûres sombres et de points étoilés par des fissurations. Alignement potentiel des anomalies. Amorçages des fissurations à partir des points de piqûration.
Micrographie : Fissurations fines, ramifiées à partir de la surface extérieure.
Microanalyses X : Fissurations transgranulaires avec présence de soufre et chlore dans les résidus.

Causes

Corrosion sous contraintes initiée par corrosion par piqûres.
Éléments agressifs issus de la gaine ou des produits agricoles dissous dans l’eau de la nappe phréatique et au contact lors d’inondations.

Recommandations

• Nuance plus noble contenant du molybdène

• Amélioration de l’état de surface extérieur de 2B au lieu du 2E

• Préférence à l’état hypertrempé que l’état écroui du métal du tube

• Élimination des éléments agressifs (si présents dans la gaine)
